Product service
隨著(zhù)涂料供應的快速發(fā)展，涂料的品種、檔次不斷升級，高級涂料特別是汽車(chē)漆、木器漆、卷材涂料等迅猛發(fā)展，人們對涂料的保護性、裝飾性提出了很高的要求。因此，涂料的表面狀態(tài)很是引人關(guān)注。

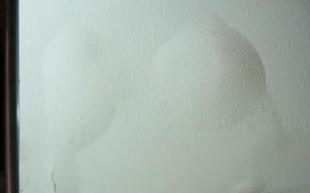

氣泡的存在，嚴重影響了涂膜的外觀(guān)效果，往往會(huì )造成涂膜縮孔、針孔、疵點(diǎn)、魚(yú)眼等弊病。涂料氣泡現象一直貫穿于涂料生產(chǎn)、儲存、施工以及使用的全過(guò)程，涉及的問(wèn)題較多，本文就溶型涂料施工及使用中的起泡問(wèn)題做一分析，提供幾點(diǎn)控制方法，以解決涂層起泡的問(wèn)題。
氣泡產(chǎn)生的原因
一、基材表面處理不當
基材表面氧化物、可溶性鹽等物質(zhì)是涂層起泡的誘發(fā)點(diǎn)。當溫度變化時(shí)，其受熱膨脹產(chǎn)生的蒸汽壓是氣泡生成的主要原因。
此時(shí)，涂膜愈厚，起泡的傾向愈大。當涂層很薄，又處于潮濕環(huán)境中，將會(huì )發(fā)生滲透，滲透壓是氣泡生成的主要原因。當處于濕熱環(huán)境中，蒸汽壓、滲透壓雙重作用更會(huì )加劇氣泡的產(chǎn)生。
未除盡的銹蝕、氧化皮等與涂料中的某些物質(zhì)或從涂膜微觀(guān)通道內深入的水、氣體、腐蝕介質(zhì)反應生成氣體，加上環(huán)境溫度、濕度的影響，也會(huì )造成涂層起泡。
這種現象多出現于高級涂裝采用油性膩子，由于石膏凝膠中的水分或木器件潮濕時(shí)涂漆，在受熱情況下也可導致氣泡；前一層涂料涂好，涂膜將干未干時(shí)遇雨，存在潮氣或水抹涂面漆也會(huì )產(chǎn)生氣泡。
二、溶解于涂料內的氣體隨溫度升高釋放
經(jīng)涂裝形成的濕膜中，尚有10%的揮發(fā)溶劑，其他約90%的溶劑已在涂裝過(guò)程中揮發(fā)到大氣中，另外一些涂料中溶劑不適當的揮發(fā)也會(huì )造成溶劑殘留。由于溶劑對水有一定的敏感性，殘留溶劑能增加涂膜對水的吸收和涂料中潮氣的轉移。如果涂料本身的粘結不牢，則其耐水性的下降會(huì )引起附著(zhù)力喪失，涂層起泡。
隨著(zhù)涂層表面溫度的變化，殘留溶劑本身也會(huì )產(chǎn)生足夠的蒸汽壓使得涂層起泡。最嚴重的是潮氣透進(jìn)涂膜中結合殘留溶劑，引起涂層起泡。這種現象多出現于烘干性涂料噴涂后，濕膜閃蒸時(shí)間過(guò)短及烘干升溫過(guò)程中。
初期溫升過(guò)快或因噴涂濕膜過(guò)厚，且濕膜表干過(guò)快，造成底層溶劑揮發(fā)不暢；雙組分聚氨酯涂料配漆時(shí)產(chǎn)生的氣泡未消失，氣泡溢出時(shí)涂膜已失去流動(dòng)性，此時(shí)也會(huì )出現起泡現象。
特別是涂料、溶劑中含有微量水時(shí)， 更易產(chǎn)生此類(lèi)弊病。另外底漆未干時(shí)，涂刷快干面漆，也會(huì )封閉底漆中的溶劑，造成溶劑殘留。
三、多孔性底材殘留的氣體
溶劑也會(huì )引起涂膜在多孔基材，如水泥、木材等上起泡。通常有機涂料涂布在無(wú)機底材上，且表面溫度較高時(shí)易出現。此時(shí)氣泡的生成速度極快，易破裂而露出底材。這類(lèi)氣泡可通過(guò)施涂滲透型底漆而消除。滲透型底漆通常粘度低，成膜薄，能迅速干燥，并有足夠的時(shí)間滲透、避開(kāi)高溫時(shí)間施工等可以避免此類(lèi)氣泡。
多孔性基材表面涂料快干漆時(shí)，表面成膜而阻止空氣透過(guò)或溶劑不適當釋放，日光曝曬會(huì )加劇氣泡產(chǎn)生。
四、顏料或填料表面吸附氣體或液體
涂料中可溶性顏料填料是許多氣泡弊病產(chǎn)生的原因?？扇苄灶伭衔胀高^(guò)涂層的潮氣變成溶液。由于滲透作用，水將通過(guò)涂層被拉到濃溶液處。另外如可溶性鹽沾染了基材或涂層之間的任一表面，同樣的現象也會(huì )發(fā)生。涂料中含有可溶性物質(zhì)，則起泡不可避免。
結語(yǔ)：涂層的起泡原因比較復雜，我們應盡量避免在生產(chǎn)和使用中氣泡的產(chǎn)生，從而得到一個(gè)完美的涂層，取得裝飾和防護最佳的效果。
浙公網(wǎng)安備33080002000104號
